二、系统安全定性分析
安全检查表 SCL、预先危险分析 PHA、故障类型及影响分析 FMEA、危险与可操作性研究 HAZOP、作 业条件危险性分析法 LEC （70%）
定量：①事件树 ETA ②事故树 FTA ③ 因果分析 CCA
系统安全分析是安全系统⼯程的核心内容，也是安全评价的基础。
安全检查表 SCL
功用：
1、突出重点，避免疏忽。
2、标准化，规范化
3、能克服因⼈⽽异的检查结果
4、凭据编制安全检查表的主要依据：
①有关标准、规程、规范及规定。
②事故案例和⾏业经验。
③通过系统分析。
④研究成果。
是用表格来体现的方法，依据法律法规标准规范，有的打钩没的打叉，有的给分没的扣分，是一种定性的方法。
预先危险分析 PHA
预先危险分析是⼀种定性分析系统内危险因素和危险程度的⽅法。
预先危险分析是在每项工程活动之前进⾏的。
危险性等级分布
| 故障类型等级 | 危险程度 | 可能导致的后果 |
| 1 级 | 安全的 | 不会导致伤害或疾病，系统无损失，可以忽略。 |
| 2级 | 临界的 | 处于事故的边缘状态，暂时还不会造成人员伤亡和系统的损坏，但应予以排除或控制。 |
| 3级 | 危险的 | 会造成人员伤亡和系统损坏，要立即采取措施控制。 |
| 4级 | 破坏性的 | 破坏性的，会造成死亡或系统报废，必须设法消除。 |
故障类型及影响分析 FMEA,Failure Modes and Effects Analysis
故障是指系统或元素在运⾏过程中，不能达到设计规定的要求，因⽽不能实现预定功能的状态。
FMEA目的：辨识单⼀设备和系统的故障模式及每种故障模式对系统或装置造成的影响。
故障等级可以从以下⼏个⽅⾯来考虑：①故障影响⼤⼩。②对系统造成影响的范围。③故障发⽣的 频率。④防⽌故障的难易。⑤是否重新设计。
FMEA的方法：
1）简单划分法。
| 故障类型等级 | 影响程度 | 危害后果 |
| I 级 | 破坏性的 | 会造成严重人员伤害或系统损坏，必须设法消除 |
| II 级 | 危险的 | 会造成较重人员伤害或系统损坏，需立即采取控制措施 |
| III 级 | 临界的 | 会造成较轻人员伤害或系统损坏，但可排除和控制 |
| IV 级 | 可忽略 | 不会造成人员伤害和系统损坏 |
2 ）评点法——实现对故障等级的半定量评估
主要分为“乘积评点”和“求和评点”。
“ 乘积评点”形式：故障等级值
最后，根据 Cs 值 划分故障等级，如下表：
| 故障等级 | Cs值 | 内容 | 应采取的措施 |
| I（破坏性的） | 7~10 | 完不成任务，人员伤亡 | 变更设计 |
| II（危险的） | 4~7 | 大部分任务完不成 | 重新讨论设计，也可变更设计 |
| III（临界的） | 2~4 | 一部分任务完不成 | 不必变更设计 |
| IV（可忽略的） | <2 | 无影响 | 无 |
致命度分析：
5W-H分析：who，when，where，what，why，how

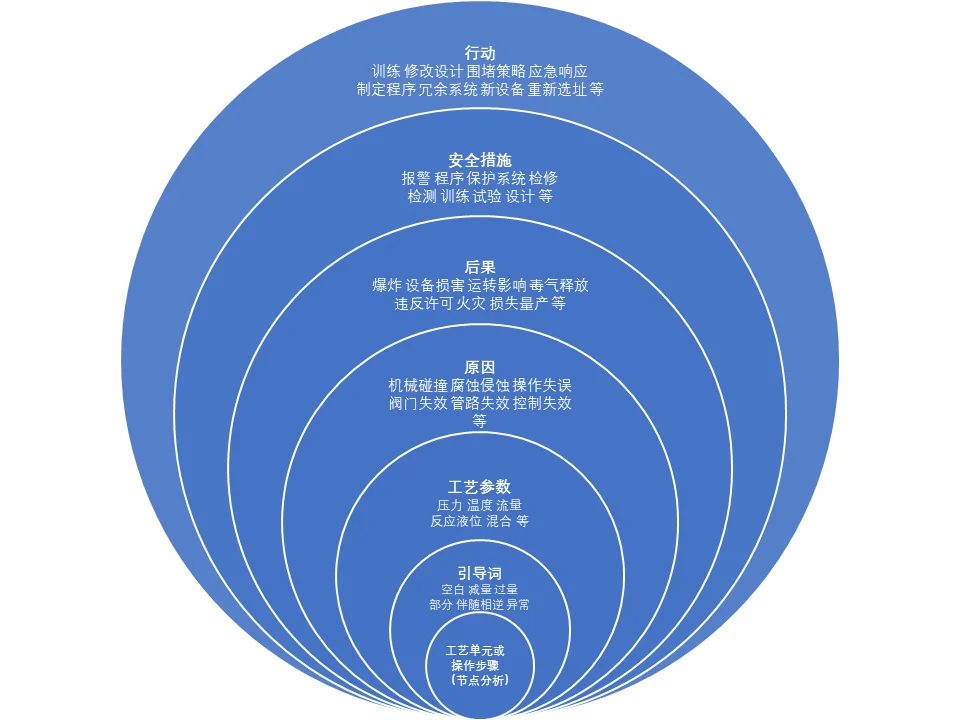

危险性与可操作性研究 Hazard and Operability Study，HAZOP
HAZOP 分析是一个对工艺单元或操作步骤运用引导词和工艺参数进行组合系统分析的过程。HAZOP 分析必须由不同的专业人员分组完成。
基本过程：以关键词为引导，找出系统中工艺过程的状态参数（如温度、压力、流量等）的变化（即偏差）。然后再继续分析造成偏差的原因、后果及可以采取的对策。
HAZOP 的结果也是一张表格。提出问题 – 划分单元 – 定义引导词表 – 分析原因及后果 – 制定对策 – 填写汇总表。 -> 课本PAGE64

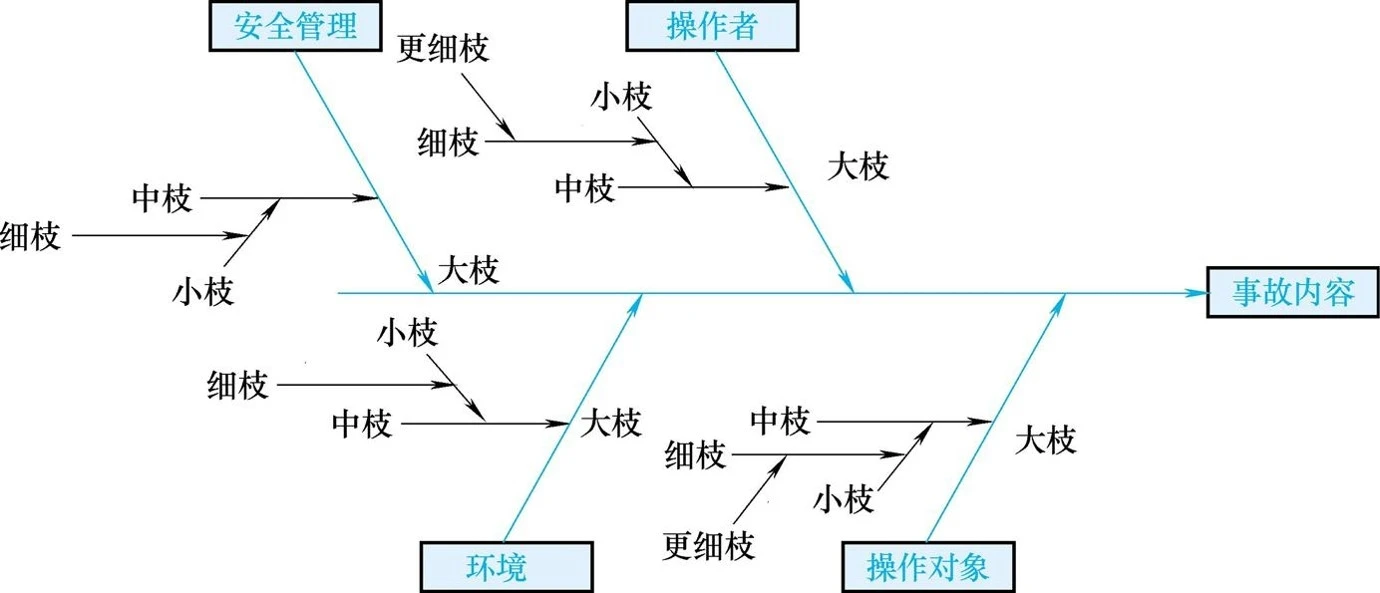

鱼刺图法
鱼刺图又称为因果分析图、因果图、特性图或树枝图等。用这种方法分析事故，可以使复杂的原因系统化、条理化、把主要原因搞清楚，也就明确了预防对策。因其所绘制的分析图形像一条完整的鱼，有骨有刺，故名鱼刺图。鱼刺图由原因和结果两部分组成。一般情况下，可从人的不安全行为（安全管理者、设计者、操作者等）和物质条件构成不安全状态（设备缺陷、环境不良等）两大因素中，从大到小，从粗到细，由表及里，一层一层深入分析。
在绘制图形时，一般可按照下列步骤进行：
（1）确定要分析的某个特定问题或事故，写在图的右边，画出主干，箭头指向右端。
（2）确定造成事故的因素分类项目，如安全管理、操作者、材料、方法、环境等并画出大枝。
（3）将上述项目深入发展，中枝表示对应的项目造成事故的原因，一个原因画出一枝，文字记在中枝线的上下。
（4）将上述原因层层展开，一直到不能再分为止。
（5）确定鱼刺图中的主要原因，并标上符号，作为重点控制对象。
（6）注明鱼刺图的名称。
上述步骤可归纳为：针对结果，分析原因；先主后次，层层深入。
案例请查阅附录。
【了解】作业危险度分析 JHA, Job Hazard Analysis
作业危害分析将作业活动划分为若⼲步骤，对每⼀步骤进⾏分析，从⽽辨识潜在的危害并制定安全 措施。
